202 반전 플레어 피팅 남성 커넥터

제품 기능 :
■■ 모든 황동 구조
■■ 가연성 액체 및 가스에 대한 UL
■■ SAE J512의 기능 요구 사항을 충족합니다
■■ 경제를위한 스틸 너트

시장 : 응용 프로그램 :
■■ 공기 조절 ■■ 냉매 라인
■■ 선박 ■■ 브레이크 라인
■■ 이동하는 ■■ 연료 라인
■■ 엔진

호환 튜브 :
■■ 구리
■■ 놋쇠
■■ 알류미늄
■■ 용접 강철 유압 튜브

참조 부품 번호 :
2200-48ifhd -202-48W -200

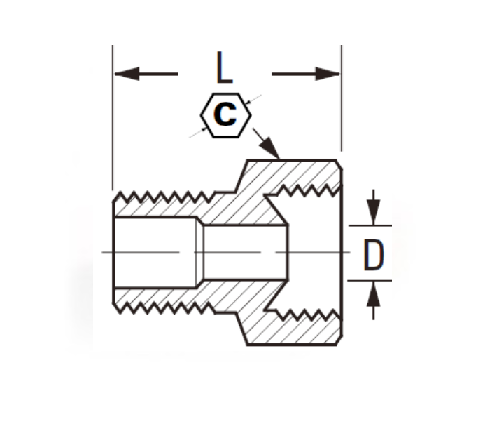

명세서

부분#	튜브 O.디 × 스레드	기음	D	엘
202-2A	1/8 × 1/8	13/32	.078	.62
202-3A	3/16 × 1/8	15/32	.125	.70
202-4A	1/4 × 1/8	17/32	.188	.74
202-4B	1/4 × 1/4	9/16	.188	.89
202-5A	5/16 × 1/8	19/32	.219	.79
202-5B	5/16 × 1/4	19/32	.220	.98
202-6A	3/8 × 1/8	3/4	..281	.89
202-6B	3/8 × 1/4	3/4	.281	1.03
202-6C	3/8 × 3/8	3/4	.281	1.01
202-8B	1/2 × 1/4	29.32	.406	1.08
202-8C	1/2 × 3/8	29/32	.406	1.07
202-8d	1/2 × 1/2	29/32	.406	1.26
202-10D	5/8 × 1/2	1-1/16	.531	1.32
202-12E	3/4 × 3/4	1-1/4	.625	1.39

*Ref.sae No.040102 Ba

역 플레어 피팅은 많은 응용 분야에서 사용할 수 있습니다. 이 피팅은 황동으로 구성되어 내구성과 부식 저항을 보장합니다. 통합 O- 링 씰은 누출이없는 성능을 보장하는 데 사용됩니다. SAE 피팅은 또한 가압 시스템에 대한 SAE J512 요구 사항을 충족합니다.

우리는 초 의무, 산업 및 표준 로즈 버드를 포함한 다양한 플레어 피팅을 제공합니다. 우리의 역 플레어 피팅은 100% 황동으로 만들어져 모든 산업 응용 분야에 이상적입니다.

역 플레어 피팅은 호스와 튜브를 밸브 나 다른 장치에 연결하는 데 사용됩니다. 클램프 너트, 튜브 피팅 및 잠금 링으로 구성됩니다. 클램프 너트는 튜브에 조여서 튜브를 제자리에 고정시키고 잠금 링은 튜브를 서빙하는 동안 튜브가 꺼지는 것을 방지합니다. 조임력은 PTFE 테이프없이 이러한 피팅을 사용할 수있을 정도로 충분하지만 어셈블리 전에 스레드를 윤활해야합니다.
