집 / 제품 / 압축 피팅 / 69# 압축 90 ° 놋쇠 수컷 팔꿈치

69# 압축 90 ° 놋쇠 수컷 팔꿈치

응용 프로그램 : 시장 :
■■ 항공 라인 ■■ 산업
■■ 윤활 라인 ■■ 포장
■■ 냉각 라인 ■■ 영적인
■■ 산업 ■■ 인쇄
■■ 기계
■■ 압축기
■■ 유체 전달

제품 기능 :
■■ SAE J-512의 기능적 요구 사항을 충족합니다
■■ 가연성 액체에 대한 UL
■■ 황동 또는 아세탈 슬리브를 사용할 수 있습니다
■■ 튜브 준비가 없습니다
■■ 단조 및 압출 형 모양

참조 부품 번호 :
69-169 -S69-69A

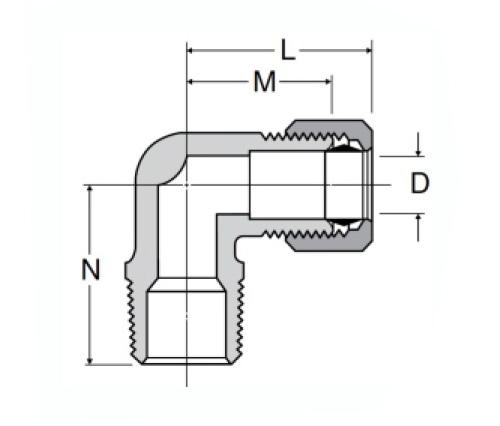

명세서

부분#	튜브 O.D*남성 NPTF	N	중
69-2A	1/8*1/8	.68	.59
69-3A	3/16*1/8	.68	.62
69-3B	3/16*1/4	.85	.61
69-4A	1/4*1/8	.75	.62
69-4B	1/4*1/4	.91	.65
69-4C	1/4*3/8	.93	.72
69-4D	1/4*1/2	1.11	.82
69-5A	5/16*1/8	.71	.67
69-5B	5/16*1/4	.82	.66
69-5C	5/16*3/8	.93	.81
69-5D	5/16*1/2	1.12	.82
69-6A	3/8*1/8	.72	.72
69-6B	3/8*1/4	.88	.75
69-6C	3/8*3/8	.93	.81
69-6d	3/8*1/2	1.18	.87
69-8B	1/2*1/4	.97	.88
69-8C	1/2*3/8	1.06	.88
69-8D	1/2*1/2	1.13	.94
69-8E	1/2*3/4	1.25	1.16
69-10C	5/8*3/8	1.25	1.06
69-10D	5/8*1/2	1.31	1.06
69-12d	3/4*1/2	1.31	1.19
69-12E	3/4*3/4	1.38	1.19

*Ref.sae No.060202 Ba

우리의 황동 및 아세탈 90 ° 수컷 팔꿈치는 SAE J-512에 따라 설계되었습니다. 압축 조인트와 형성된 끝으로 해당 사양의 기능적 요구 사항을 충족합니다. 황동 또는 아세탈 슬리브는 강성을 제공하는 가공 플랜지에 내장되어 있지만 튜브를 준비하지 않고 삽입 할 수 있습니다.

90 ° 수컷 황동 팔꿈치 피팅은 튜브 준비없이 튜브를 연결하도록 설계되었습니다. 이 범용 피팅은 다른 유사한 피팅과 함께 사용하여 조립하고 유지하기 쉬운 복잡한 배관 시스템을 만들 수 있습니다.
