3000# 황동 벌크 헤드 커플 링 파이프 피팅

제품 기능 : 시장 :
■■ 모든 황동 구조 ■■ 산업
■■ 기능 요구 사항을 충족합니다 ■■ 건설
SAE J530 및 SAE J531 ■■ 헤비 듀티 트럭
■■ 음성 표준에 대한 스레드 ■■ 이동하는
■■ 용서와 압출을 모두 사용할 수 있습니다 ■■ 공장/프로세스 자동화

응용 프로그램 : 호환 튜브 :
■■ 항공 라인 ■■ 구리
■■ 워터 라인 ■■ 놋쇠
■■ 냉각 라인 ■■ 철 파이프

명세서:
압력 범위는 최대 1000psi입니다
온도 범위 -65˚ ~ 250˚F

일반적인 응용 프로그램 :
그리스, 연료, LP 및 천연 가스, 냉장, 계통 및 유압 시스템

적합성 :
ASA, ASME 및 SAE의 사양 및 표준을 충족합니다.

저희에게 연락하십시오

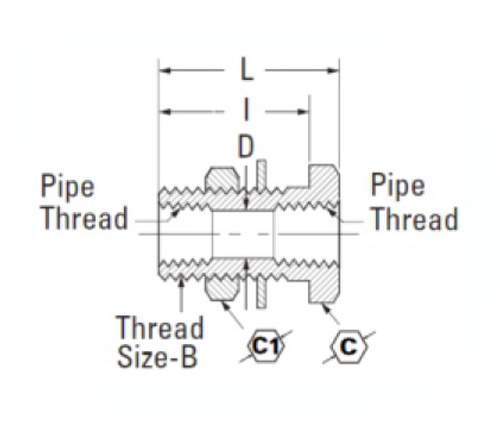

명세서

부분#	파이프 크기	기음	C1	크기 B	엘
3000-A	1/8	7/8	15/16	5/8-18	.96
3000L-A	1/8	7/8	15/16	5/8-18	1.50
3000-B	1/4	1 "	1 "	3/4-16	.94
3000L-B	1/4	1 "	1 "-1/8	3/4-16	1.50
3000-c	3/8	1 "-1/8	1 "-1/4	1 "-14	1.31
3000-D	1/2	1 "-1/4	1 "-3/8	1 "-1/8	1.50

L : 빛

참조 부품 번호 :

3000 -A : 207 × 2-207ACBH -2 -ACBH207-2-129A -A -392A -1 & 1/2-50004-55207-28300

3000 -B : 114-44-1345-207 × 4-392C -94 -ACBHS207-4-382-44S -129AS -B -55611 -S611-28301

3000L -B : 392C -1 & 1/2-114B -44-1344-207-4-382-44L -50005 -ACBH207-4-129A -B -035081-55661-28302

3000 -C : 129A -C -392E -1 & 5/16-16-66-1346-1346-035087-207 × 6 -ACBH207-6-382-66-382-66-S661-207ACBH -6-50006-28303

3000 -D : 114-88-207 × 8-129A -D -1351 -ACBH207-8-207ACBH -8-50007-292F -1 & 1/2-55807-5807-28304

황동 벌크 헤드 커플 링 파이프 피팅은 최대 화학 저항, 부식성 및 마모 저항을 위해 황동으로 구성됩니다. 피팅은 SAE J530 및 SAE J531의 기능적 요구 사항을 충족합니다. 마구간과 압출은 남성 실 (M- 또는 SPG) 또는 여성 실 (F- 또는 SPG) 모두에서 사용할 수 있습니다. 표준 피팅은 직선 방향 또는 90도 오프셋 방향으로 제공됩니다. 또한 특정 고객 요구 사항을 충족하기 위해 여러 기능을 갖춘 사용자 정의 부품 번호를 생성 할 수 있습니다.이 Bulkhead Coupling Pipe Fitting은 황동으로 만들어지고 다양한 튜브 유형과 호환됩니다. 항공선, 수도 라인 및 냉각 라인을 포함한 응용 분야에서 사용하는 데 테스트되었습니다.
