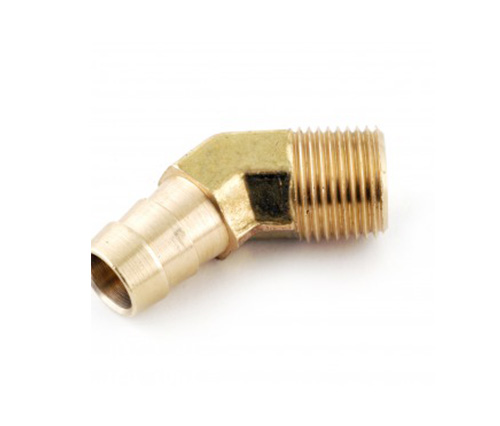

1/8 NPT X 1/4 호스 바브 피팅 45 ° 남성 팔꿈치

1/8 NPT X 1/4 호스 바브 피팅 45 ° 남성 팔꿈치 139
각도에 호스를 나사산 파이프에 연결하기위한 45도 팔꿈치는 한쪽 끝에있는 호스에 연결되며 NPT 남성 커넥터가 켜져 있습니다.
피팅은 한쪽 끝에 호스에 연결되며 다른쪽에는 NPT 수컷 커넥터가 있습니다.
부식성, 고온에서의 연성 및 낮은 자기 투과성에 대한 황동.
가시 피팅은 플라스틱 또는 고무 호스와 함께 사용하기 위해 호스 클램프 또는 크림프 슬리브 또는 페룰 (별도로 판매) (별도로 판매)에 사용될 때 유연하고 반 강성 호스를 단단히 밀봉합니다.

일반적인 응용 프로그램 :
온도 제어 회로, 공압 회로, 진공 및 유체 시스템
테스트 장치, 윤활유, 냉각수 라인

압력:
플라스틱 튜브의 버스트 압력

저희에게 연락하십시오

명세서

참조 부품 번호 :
140 -HE145-139HB -KF -PS45-13945

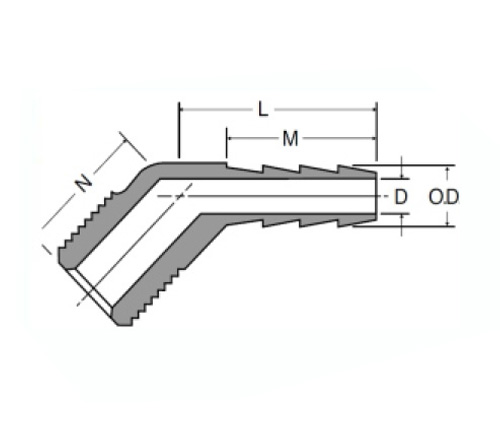

부분#	호스 I.디 × 남성 NPTF	D	N	중	엘
139-4A	1/4 × 1/8	.187	.55	.63	.91
139-4B	1/4 × 1/4	.187	.62	.76	1.04
139-5A	5/16 ×/8	.250	.60	.83	.83
139-6A	3/8 × 1/8	.281	.66	.63	.83
139-6B	3/8 × 1/4	.281	.84	.63	.82
139-6C	3/8 × 3/8	.281	.87	.63	.93
139-8B	1/2 × 1/4	.375	.84	.63	1.00
139-8C	1/2 × 3/8	.375	.87	.68	1.00
139-8D	1/2 × 1/2	.375	.94	.68	1.15

1/8 NPT X 1/4 호스 바브 바브 피팅 45 ° 수컷 팔꿈치 139. 한쪽 끝에 호스에 연결하고 다른쪽에는 NPT 수컷 커넥터가 있습니다. 부식성, 고온에서의 연성 및 낮은 자기 투과성에 대한 황동. 플라스틱 또는 고무 호스와 함께 사용합니다.

이 1/8 NPT X 1/4 호스 바브 45 ° 수컷 팔꿈치는 호스를 나사산 파이프에 각도로 연결하는 것입니다. 이 피팅은 한쪽 끝에서 호스에 연결되며 다른쪽에는 NPT 수컷 커넥터가 있습니다. 피팅은 한쪽 끝에서 호스에 연결되며 다른쪽에는 NPT 수컷 커넥터가 있습니다. 부식성, 고온에서의 연성 및 낮은 자기 투과성에 대한 황동.

1/8 "NPT X 1/4"호스 바브 피팅 45 ° 수컷 팔꿈치는 한쪽 끝에 호스에 연결되어 있고 다른쪽에는 NPT 수컷 커넥터가있는 피팅입니다. 부식성, 고온에서의 연성 및 낮은 자기 투과성을위한 황동으로 만들어진이 피팅은 한쪽 끝에 호스에 연결되며 다른쪽에는 NPT 남성 커넥터가 있습니다.
