1380 에어 브레이크 피팅 45 ° 수컷 팔꿈치

AB 장점
조립하기 쉽고 플레어가 필요하지 않습니다. CA 360 또는 CA에서 압출
345 황동. 광범위한 구성에서 쉽게 사용할 수 있습니다
크기. AB 피팅은 모든 남성의 Locite Vibra-Seal® 516과 사전 적용됩니다.
파이프 실.
명세서
AB 피팅은 DOT FMVSS571.106 성능 사양을 충족합니다
SAE J844 나일론 튜브로 조립할 때. SAE J246의 기능 요구 사항을 충족합니다.
응용 프로그램
에어 브레이크 시스템에서 구리 튜브와 함께 사용하십시오. 에어 브레이크 바디는 상호 교환 가능합니다
SAE J844 나일론 튜브와 함께 사용하십시오.
작동 압력 범위
최대 400psi.
온도 범위
피팅은 -65 °에서 250 ° F의 변화를 견딜 수 있습니다.
어셈블리 지침
■■ 튜브를 정사각형으로 자르고 버를 제거하십시오.
■■ 너트와 슬리브를 튜브에 밀어 넣습니다.
■■ 좌석에 바닥이 될 때까지 튜브를 피팅에 삽입하십시오. 너트는 있어야합니다
손가락으로 내려 놓은 다음 아래에 표시된대로 렌치 조발

저희에게 연락하십시오

명세서

참조 부품 번호 :
279AB -1380

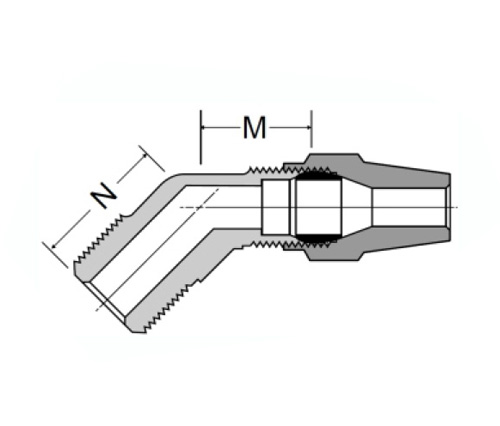

부분#	튜브 O.D × 남성 NPTF	중	N
1380-4A	1/4 × 1/8	.49	.63
1380-4B	1/4 × 1/4	.60	.85
1380-6A	3/8 × 1/8	.71	.68
1380-6B	3/8 × 1/4	.71	.85
1380-6C	3/8 × 3/8	.75	.94
1380-6d	3/8 × 1/2	.76	1.20
1380-8C	1/2 × 3/8	.84	.94
1380-8D	1/2 × 1/2	.87	1.16
1380-10C	5/8 × 3/8	.93	.98
1380-10D	5/8 × 1/2	.93	1.16

AB 1380 에어 브레이크 피팅은 최고 품질의 에어 브레이크 피팅입니다. Locite Vibra-Seal® 516에 사전 적용되는 프리미엄 등급의 황동 재료로 만들어진이 피팅은 모든 온도 환경에서 모양과 신뢰성을 유지합니다. 이 피팅은 주로 헤비 듀티 산업 응용 분야에서 사용되며 DOT FMVSS571.106 SAE J844 NYLON TUBING으로 조립할 때의 성능 사양.
